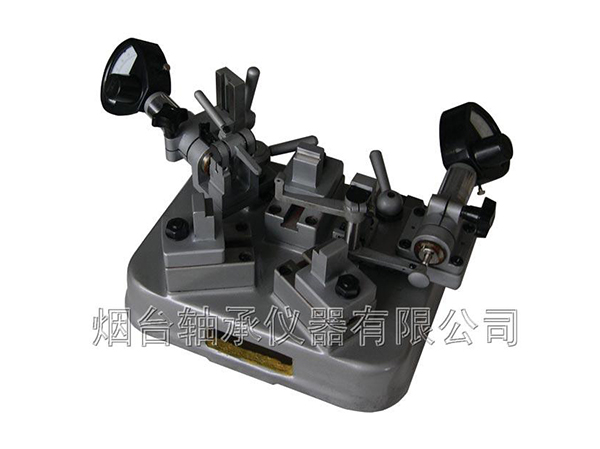

本儀器的基本結構是在儀器底座上放置被測軸承（平放）裝夾裝置，固定軸承外圈，在軸承內量度上施加相應負荷并設置可調整，能對準內圈測量位置的機械式儀表，轉動內圈進行相關跳動的測量，適用于圓錐滾子軸承內圈徑向跳動和內圈端面對滾道跳動的測理，也各適用于測量向心球軸承成品內圈的同類跳動。
