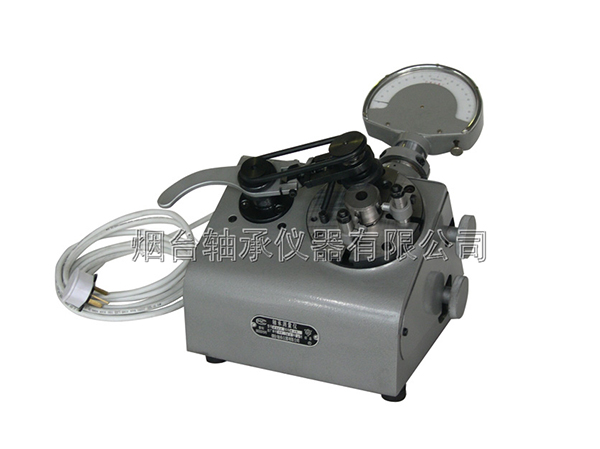

C011軸承套圈外徑中間線對端面垂直度測量儀（以下簡稱測量儀）采用比較法測量，適用于軸承套圈外徑范圍為∮10～∮30㎜且高度范圍為9～50㎜，應用范圍廣。

本測量儀采用兩支點定位，定位支點的對面有一電機帶動的橡膠制摩擦輪，摩擦輪可均勻?qū)μ兹�加力使套圈在靠緊平板基礎上勻速旋轉，測量點位于其中一個支點的正上方。這樣通過儀表變動量很容易讀出偏差值，測量儀測量精度高，示值誤差為±0.001㎜，示值變動性為0.001㎜。

本測量儀結構緊湊、外型美觀、小巧精致，工作效率高，運行可靠，且便于操作，符合現代機電潮流發展趨勢
